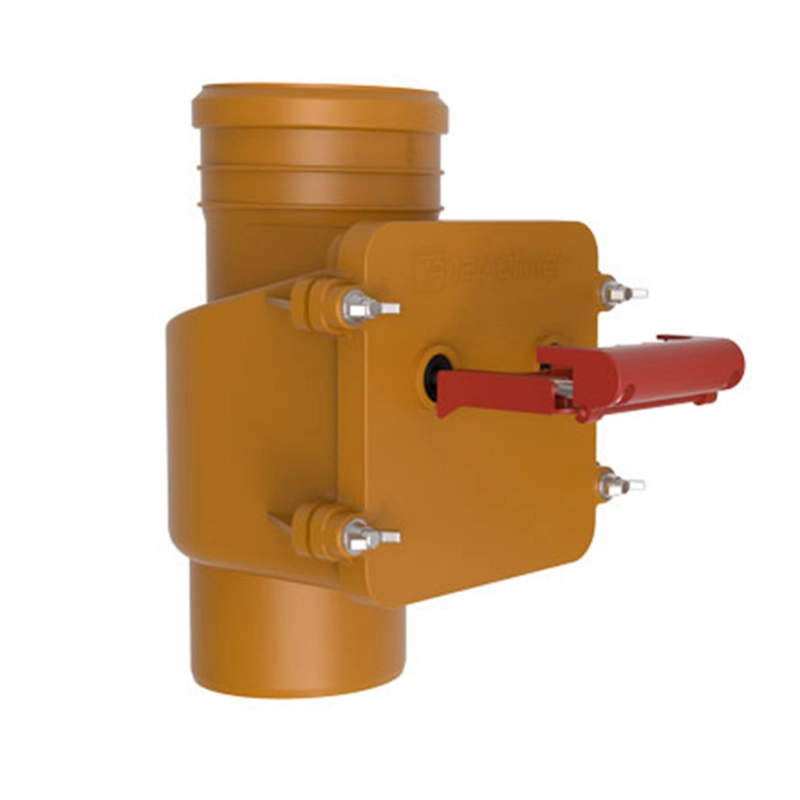

110 Обратный клапан ТП-85.100.В ТАТПОЛИМЕР наруж. (вертикальная установка)

Описание товара

Канализационный обратный клапан с вертикальным выпуском – запорная арматура, используемая в системах внутренней и наружной канализации. Клапан предотвращает обратный ход стоков при засоре канализационных магистралей.


Технические характеристики:
сырье корпуса – полипропилен;
материал заслонки клапана – нержавеющая сталь;
макс. рабочая температура – не более 60°C (кратковременно (2 – 4 ч) – не более 80°C);
присоединительный размер – 110 мм;
вес, не более – 1,2 кг;
рабочая среда – фекальные стоки;
направление подачи рабочей среды – одностороннее;
рабочее давление обратного тока – 0 – 3 м водяного столба (0 – 0,029 МПа);
гидравлические испытания обратного тока – 0 – 3,5 м водяного столба (0 – 0,034 МПа);
допуск параллельности уплотнительной поверхности клапана – 0,1 мм;
предельные отклонения габаритных размеров клапанов – ±1 мм;
температура окружающего воздуха – от +1°C до +35°C;
атмосферное давление – от 650 до 800 мм. рт. ст. (0,087 – 0,107 МПа);
относительная влажность (верхнее значение) – 100 % (при 25°C);
срок службы – не менее 50 лет.

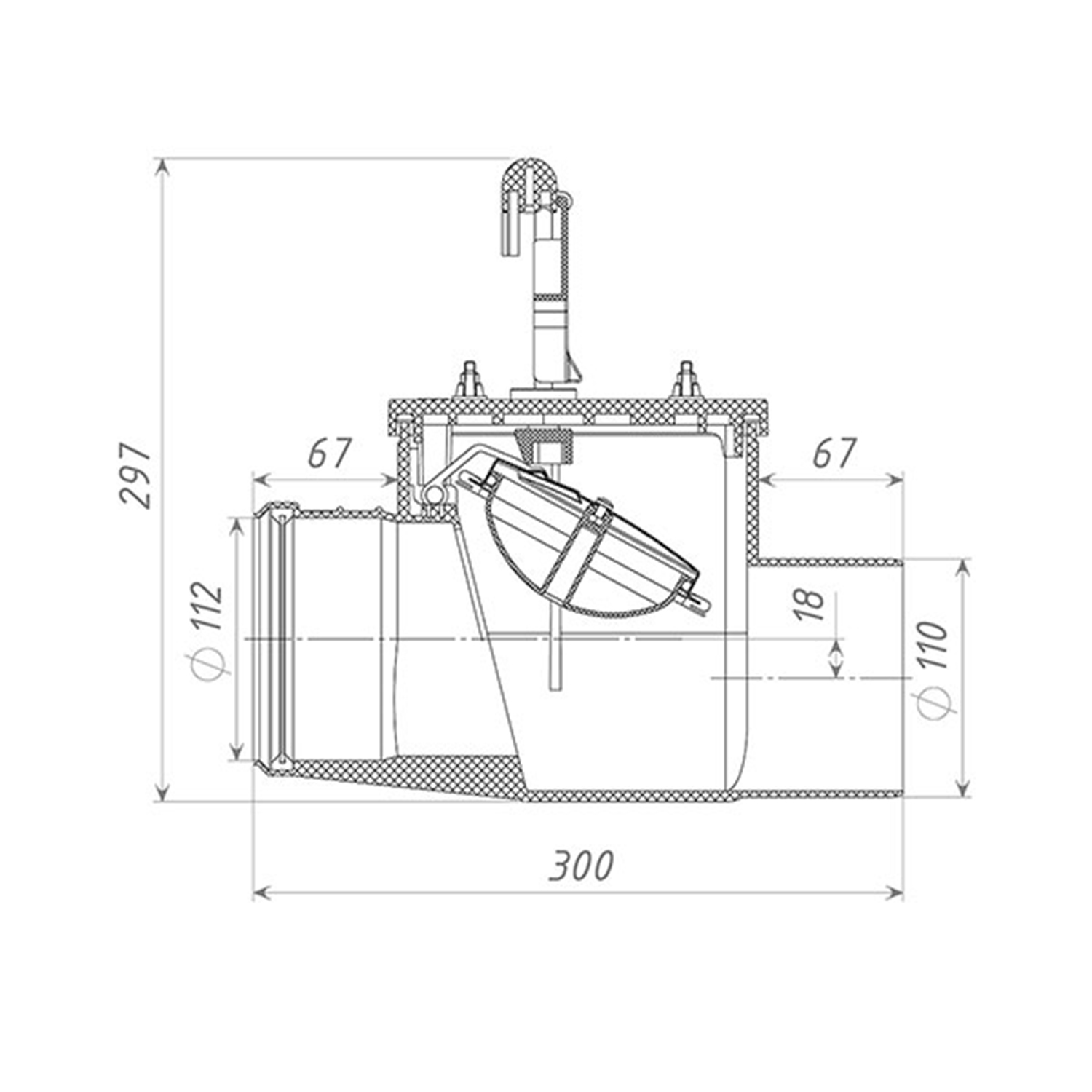

Состав изделия и комплектность. Обратный клапан ТП-85.100.В состоит из:
Гайка-барашек – 4 шт.;
Шайба – 4 шт.;
Рукоятка затвора;
Крышка;
Толкатель;
Заслонка из нержавеющей стали с поплавком;
Уплотнитель крышки;
Раструбный вход;
Болты крепления – 4 шт.;
Корпус;
Гладкий выход под фановые трубы из ПП и ПВХ;
Фиксатор рукоятки.

Внешний вид товара может отличаться от товара, представленного на фото. Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.


Устройство и принцип работы.

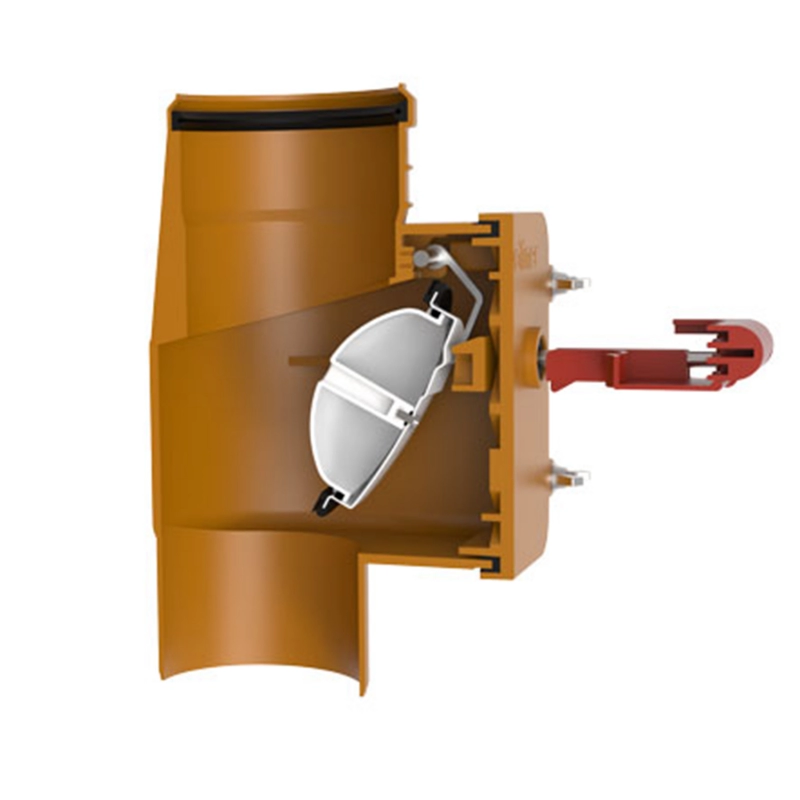

Система запирания обратного клапана представляет собой однокамерный механический затвор с запирающей заслонкой. Под давлением обратного подпора в канализационной сети заслонка всплывает и перекрывает канализационную магистраль.

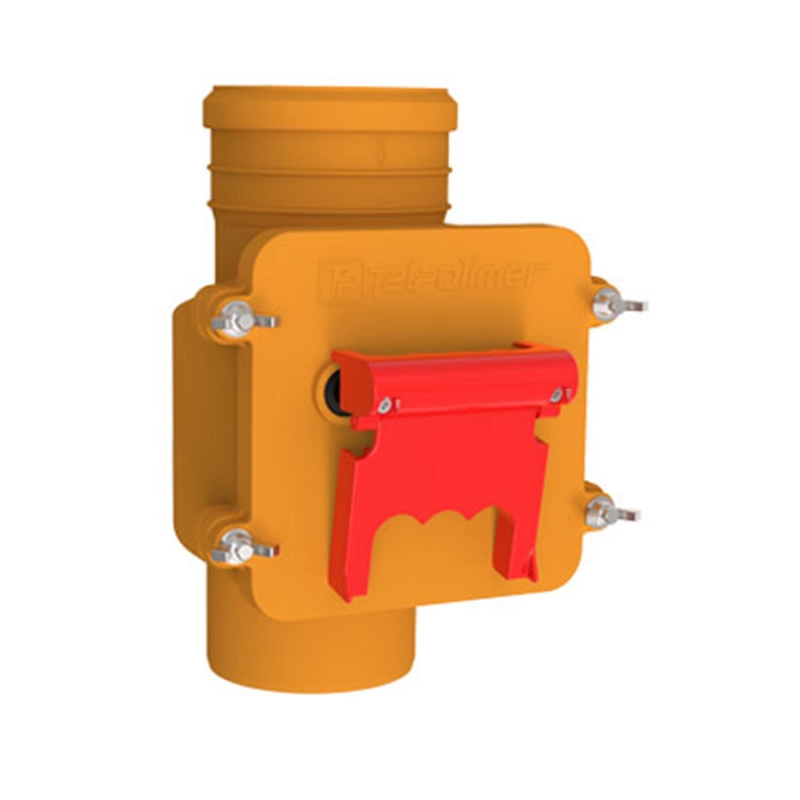

При необходимости, заслонку можно принудительно зафиксировать в положении «ЗАКРЫТО» рукояткой затвора (см. «Установка заслонки в рабочее положение «ОТКРЫТО», «Установка заслонки в аварийное положение «ЗАКРЫТО»).

Канализационный обратный клапан устанавливается строго вертикально!

Механические затворы устанавливаются в вертикальную часть внутренней канализационной магистрали. Канализационные затворы устанавливаются на первых этажах зданий, в подвальных или полуподвальных помещениях.

Нельзя устанавливать их в канализационные шахты и колодцы на улицах, также нельзя пропускать через них ливневые стоки с крыш. В случае переполнения наружной сети канализационный затвор закрывается, и участок трубопровода от канализационного затвора до ближайшего колодца становится напорным. Поэтому необходимо учитывать, какие трубы (безнапорные или напорные) должны применяться для предотвращения затопления подвальных или полуподвальных помещений через соединительные элементы канализационного трубопровода.


Техническое обслуживание.
Изделие должно эксплуатироваться по назначению. Так как канализация безнапорная и скорость движения канализационных стоков очень мала, то в камере может образовываться грязевой налёт, препятствующий полному закрытию заслонки. В зависимости от загруженности канализационной магистрали затвор необходимо периодически промывать большим количеством воды. Обратный клапан нельзя использовать при температурах, неоговоренных в техническом паспорте.
